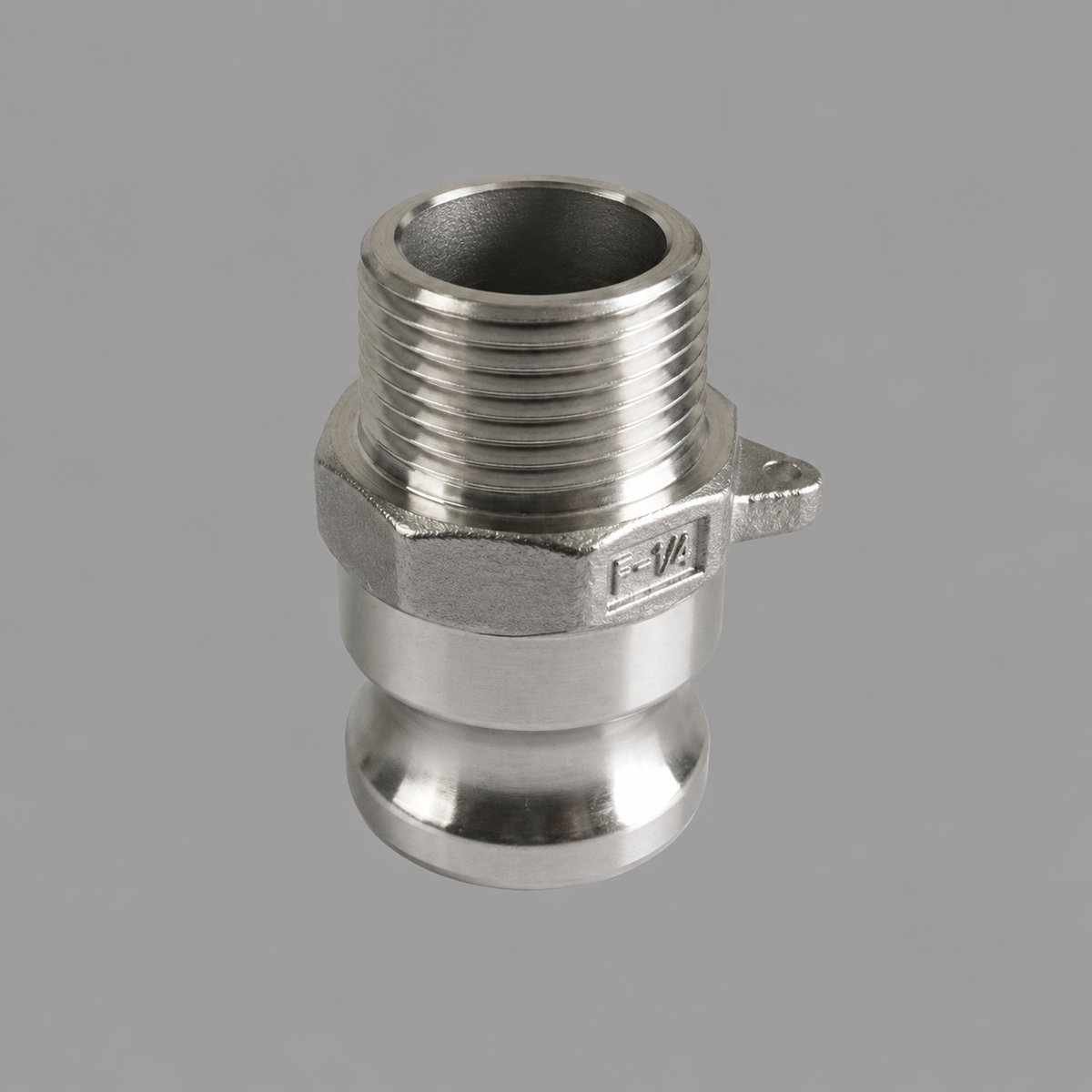

Camlock typ F to wtyk × gwint zewnętrzny BSP/NPT; łączy się z typami B, C, D. Jest dostępny w aluminium, stali nierdzewnej AISI 304/316, mosiądzu i PP/PE, w rozmiarach od 1/2" do 6". Wtyk zakończony gwintem zewnętrznym — wkręcany w mufy, kołnierze i korpusy pomp. Najczęściej montowany na stałe jako punkt przyłączeniowy, do którego podpina się wąż zakończony gniazdem typu C.
| Oznaczenie | Camlock typ F |
| Połączenie | wtyk × gwint zewnętrzny BSP/NPT |
| Łączy się z | typ B, C, D |
| Rozmiary | 1/2" – 6" (DN 12 – DN 150) |
| Materiały | aluminium, stal nierdzewna 304/316, mosiądz, PP/PE |
| Uszczelka | NBR (standard), EPDM, FPM/FKM, PTFE |
| Temperatura pracy | −20 °C do +120 °C (zależnie od uszczelki) |
| Norma | A-A-59326 (dawniej MIL-C-27487) / DIN 2828 |
| Rozmiar | DN | Dostępne materiały |
|---|---|---|
| 1/2" | DN 12 | Aluminium, Stal, Mosiądz, PP |
| 1/2" | DN 20 | Aluminium, Stal, Mosiądz, PP |
| 3/4" | DN 20 | Aluminium, Stal, Mosiądz, PP |
| 1" | DN 25 | Aluminium, Stal, Mosiądz, PP |
| 1 1/4" | DN 32 | Aluminium, Stal, Mosiądz, PP |
| 1 1/2" | DN 40 | Aluminium, Stal, Mosiądz, PP |
| 2" | DN 50 | Aluminium, Stal, Mosiądz, PP |
| 2 1/2" | DN 65 | Aluminium, Stal, Mosiądz, PP |
| 3" | DN 80 | Aluminium, Stal, Mosiądz, PP |
| 4" | DN 100 | Aluminium, Stal, Mosiądz, PP |
| 5" | DN 125 | Aluminium, Stal, Mosiądz, PP |
| 6" | DN 150 | Aluminium, Stal, Mosiądz, PP |
Camlock typ F (wtyk × gwint zewnętrzny BSP/NPT) dostępny jest w czterech wykonaniach materiałowych, w rozmiarach od 1/2" (DN 12) do 6" (DN 150), z uszczelką NBR, EPDM, FPM/FKM, PTFE lub silikonową.
Odlewane aluminium to najczęściej wybierany materiał na camlocki. Waży ok. 1/3 tego co stal nierdzewna, dobrze znosi wodę, oleje, paliwa i większość mediów obojętnych. Nie zaleca się go do kwasów, ługów, wody morskiej ani do przesyłu produktów spożywczych.
Stal nierdzewna 1.4301 (304) i 1.4401 (316) to wybór do agresywnych mediów, przemysłu chemicznego, farmaceutycznego i spożywczego. Gatunek 316 z dodatkiem molibdenu jest odporny na chlorki i wodę morską. Najwyższa wytrzymałość mechaniczna i najszerszy zakres temperatur.
Mosiądz łączy dobrą odporność korozyjną z niską ceną i łatwością obróbki. Sprawdza się w instalacjach wodnych, sprężonym powietrzu, olejach i paliwach. Chętnie stosowany tam, gdzie iskrzenie jest niepożądane.
Wersje z polipropylenu i polietylenu są całkowicie odporne na kwasy, zasady i sole. Bardzo lekkie, tanie i bezpieczne przy transporcie chemii w IBC, beczkach i zbiornikach. Niższe dopuszczalne ciśnienia i temperatura pracy do ok. +80 °C.
